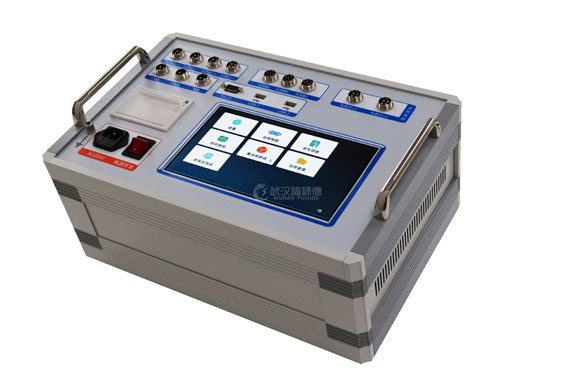

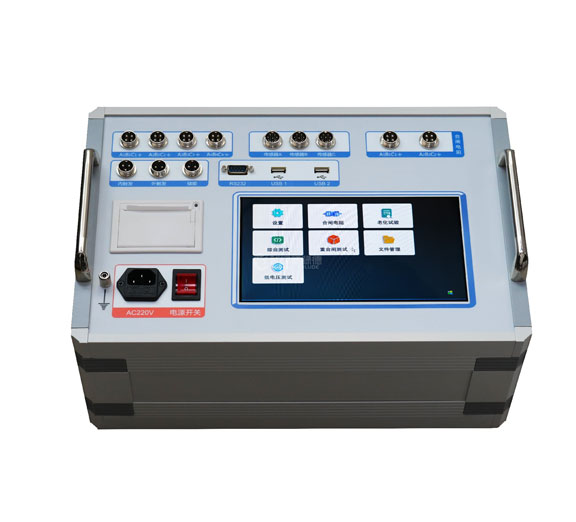

⑴、本儀器為嵌入式工控機，主板基於CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。9寸彩色大屏，windows操作係統，人性化操作界麵直觀，觸摸屏，支持中英文輸入，便於現場操作人員使用。

⑵、高速熱敏打印機，方便現場打印測試數據。

⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC6～270V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,並可做斷路器的低電壓動作試驗。

⑷、配備直線傳感器、旋轉傳感器、萬能傳感器、激光傳感器（選配）以及支架、專用固定多功能接頭，安裝極為方便，簡捷。

⑸、適用於國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

⑹、開關動作一次，得到所有數據及圖形，測試數據和圖形同屏顯示，速度可進行再計算，無需再測試。

⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鍾，便於存檔。

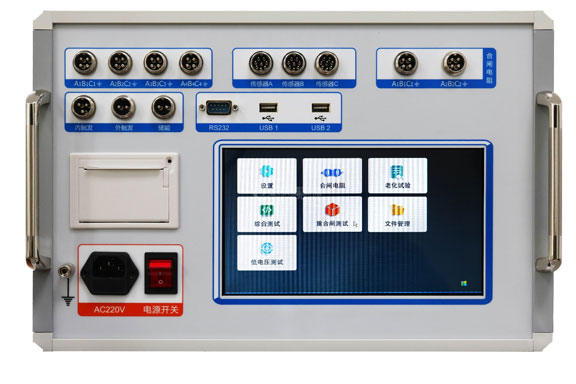

⑻、配備2個USB接口，可接鼠標操作儀器，可直接把數據保存到U盤，上傳到計算機進行分析、保存。RS232接口聯機操作（選配）、WIFI操作選配。

⑼、同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、3/6路合閘電阻、1路速度(3路速度選配)。

⑽、內含包絡線，通過一台開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。

⑾、內部抗幹擾電路可滿足500KV變電站內可靠使用。

1．時間測量：

              12路 固有分閘（合閘）時間

              分閘（合閘）相內不同期

              分閘（合閘）相間不同期之差

              合閘（分閘）彈跳時間（彈跳次數）

              不同期測試範圍：0.10ms～99ms，分辨率：0.01ms；

              內觸發測試範圍：0.10ms～999ms，分辨率：0.01ms,

              1000ms～9999ms,分辨率：0.1ms,  10000ms～200000ms分辨率：1ms。

              外觸發測試範圍：0.01ms～200s

            在1000ms以內準確率：0.05%±1個字

2. 合閘電阻測量：

             3/6路固有分閘（合閘）時間

                 分閘（合閘）相內不同期

                 分閘（合閘）相間不同期

                 合閘電阻投入時間、電阻值

3. 測量範圍：30～10KΩ,分辨率0.1Ω，準確度：≤1%±2個字

4. 速度測量：剛分（剛合）速度

               指定時間段（行程段或角度段）平均速度

5. 測速範圍：1mm傳感器 0.01～25.00m/s，

                0.1mm傳感器 0.001～2.50m/s

                345°角度傳感器 0.01～25.00m/s，

                激光傳感器0.01～15.00m/s。

6. 行程測量：動觸頭行程（行程）（3路行程測量選配）

                接觸行程（開距）

                超行程

                過衝行程或反彈行程

7. 測量範圍：直線傳感器：50mm，測量範圍：0-50mm，分辨率:0.1mm。

               旋轉傳感器：345о，測量範圍：0-1000mm，分辨率:0.08о。此傳感器有15度的無效區，安裝時在儀器可看到傳感器有效區域，數值顯示在160-200度左右為佳。

               加速度傳感器測量範圍：0-300mm，分辨率:0.1mm。

8. 線圈電流：最大電流20A,分辨率：0.01A。

9. 線圈電阻測量範圍：0～2000Ω,分辨率：0.01Ω。

10.儀器電源 ：AC220V ± 10%；50Hz ± 10%。

11.直流電源輸出:DC6～270V連續可調，DC24V≤15A（短時），DC220V≤ 20A(短時)。

12.外觸發觸發電壓：AC/DC10-300V，電流≤120A

13.隔離開關測量範圍：

⑴、電壓輸出：DC6～270V（可調）；

               ⑵、電源輸出時間：0.01-20秒（可設置）；

⑶、斷口信號最大采集時間為200秒；

⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數

14.主機體積：400×263×175mm

15.使用環境：  -20℃~+50℃

16.相對濕度：≤90%
